حفاری ​​​​چکش بالا (Top Hammer)

در سیستم حفاری چکش بالا برای خرد کردن سنگ از سه عامل اصلی ضربه، دوران و فشار استفاده می‌شود، هرچند میزان تأثیر فشار در مقایسه با دو عامل دیگر کمتر است. در این سیستم، چکش دریل واگن یا جامبو نقشی مشابه با دریل دستی ایفا می‌کند، در حالی که راد حفاری، کوپلینگ و سرمته حفاری که به یکدیگر متصل هستند، عملکردی شبیه به مته دریل دستی دارند.
در حفاری چکش بالا، ضربه و گردش تولید شده توسط چکش دریل واگن یا پرفراتور از طریق راد حفاری به سرمته حفاری منتقل می‌شود. نتیجه این فرآیند، خرد شدن سنگ توسط ضربه و گردش سرمته حفاری است. در دریل واگن یا جامبو، چکش حفاری ضربه و گردش را از طریق شانگ و راد حفاری به سرمته منتقل می‌کند. همچنین، در حفاری با پرفراتورها، ضربه و گردش ایجاد شده توسط پرفراتور به متقاب انتقال می‌یابد و سگمنت متقاب یا سرمته مسئول خرد کردن سنگ است.

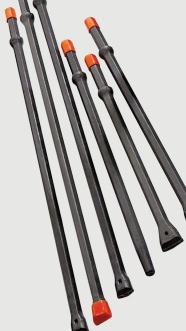

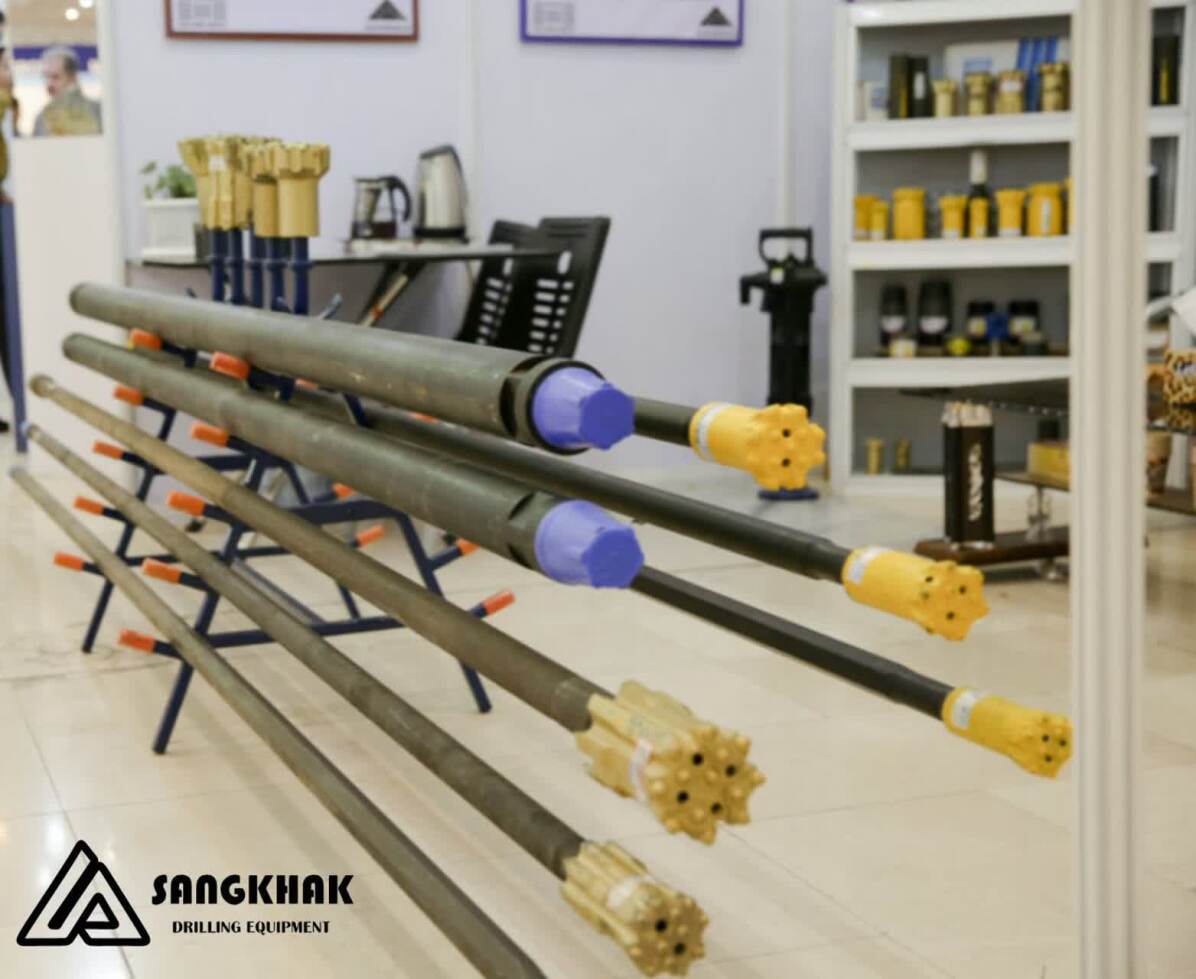

راد

​​​​​​​​​راد

سرمته

سرمته

کوپلینگ

کوپلینگ​​​​​​​

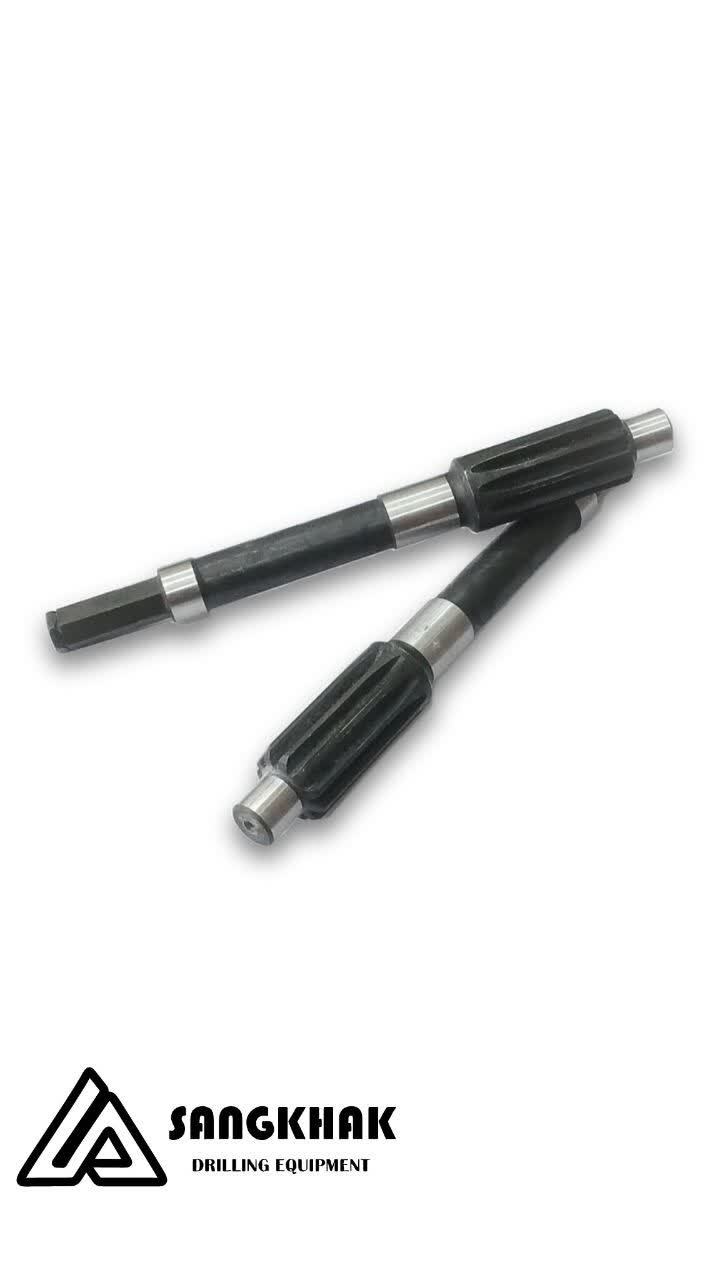

شانگ

​​شانگ

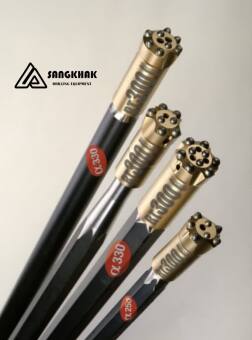

متقاب

​متقاب

سرمته پرسی

سرمته پرسی

​سرمته پرسی

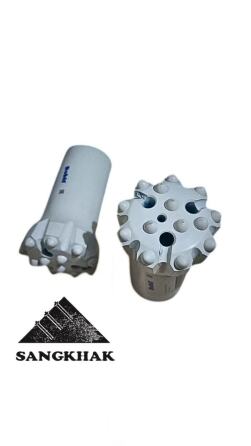

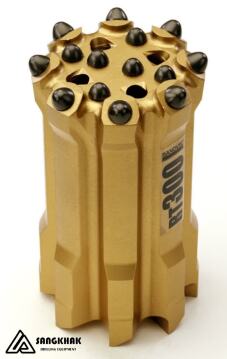

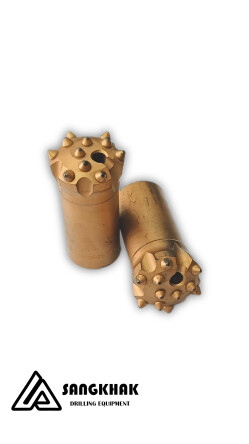

​​​سرمته بغلتراش سندویک 89 میلیمتر T45

دسته : حفاری چکش بالا دریل واگن
​​​​​​​سایز: ۸۹ م م
رزوه: T45
نوع : بغلتراش
نوع الماس: نیمه بالستیک
ساخت : سندویک سوئد
 قیمت : برای اطلاع از جزئیات بیشتر و قیمت بغلتراش سندویک پیام دهید یا تماس بگیرید.

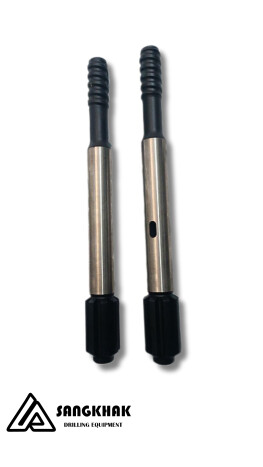

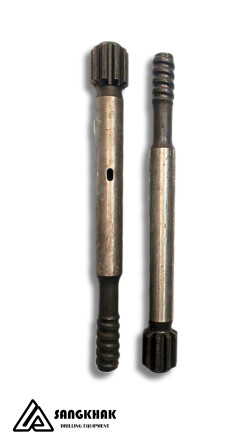

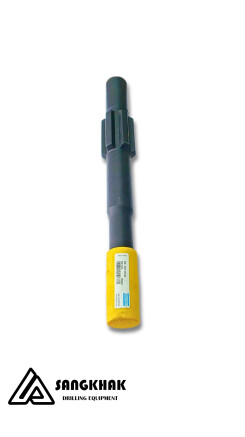

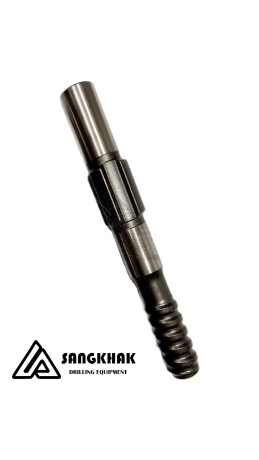

​​​شانگ دریل واگن اینگر 140 فروکاوا PD200

دسته: حفاری چکش بالا
طول شانگ : ۳۸۰ میلی متر
​​​​​​​تعداد خار : ۴ خار
رزوه : T38, R38
ساخت: سوئد
​​​​​​​قیمت شانگ: برای اطلاع از جزئیات بیشتر و قیمت شانگ پیام دهید یا تماس بگیرید.

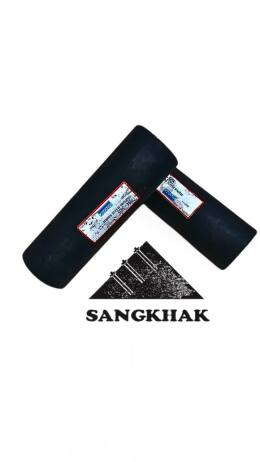

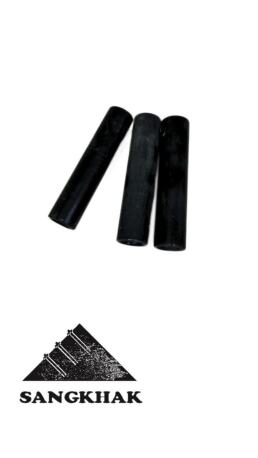

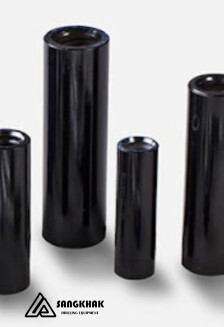

کوپلینگ تبدیل
رزوه: T38
دسته: حفاری چکش بالا
نوع: استپ دار
قطر : ۵۵ میلی متر
طول: ۱۹۵ میلی متر
ساخت: سندویک سوئد
قیمت کوپلینگ سندویک:
برای اطلاع از جزئیات بیشتر و قیمت کوپلینگ تبدیل پیام دهید یا تماس بگیرید.

کوپلینگ T38-R32 سندویک

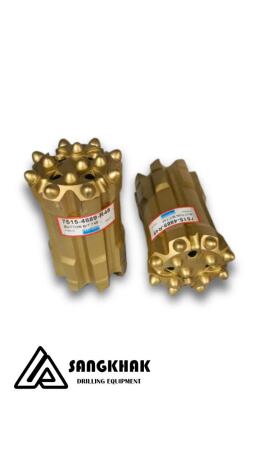

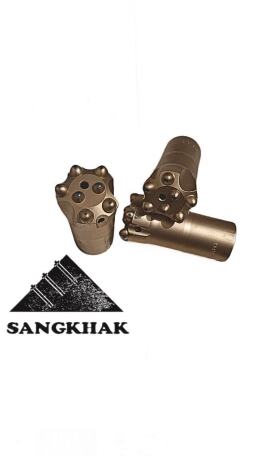

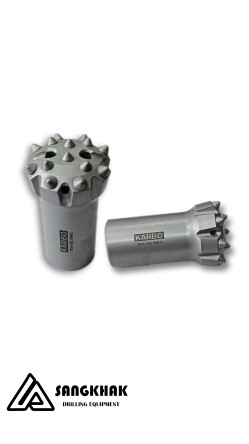

​​​سرمته 51 R32 میتسوبیشی

دسته : حفاری چکش بالا جامبو دریل
سایز: ۵۱ م م
رزوه: R32
نوع : ساده
نوع الماس: نیمه بالستیک
ساخت : میتسوبیشی ژاپن
قیمت :
برای اطلاع از جزئیات بیشتر و قیمت سرمته میتسوبیشی پیام دهید یا تماس بگیرید.

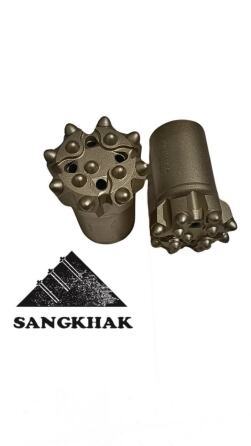

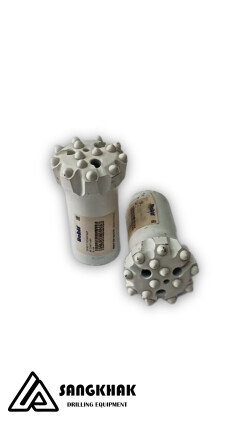

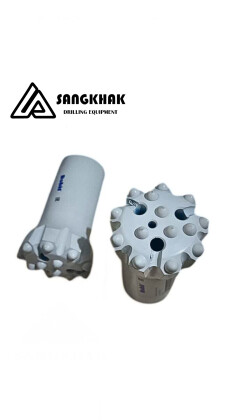

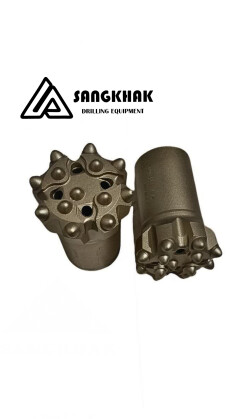

​​​​​​​سرمته 89 تی 45

دسته : حفاری چکش بالا دریل واگن
سایز: ۸۹ م م
رزوه: T45
نوع : ساده
نوع الماس: نیمه بالستیک
ساخت : سندویک سوئد
قیمت :
برای اطلاع از جزئیات بیشتر و قیمت سرمته سندویک پیام دهید یا تماس بگیرید.

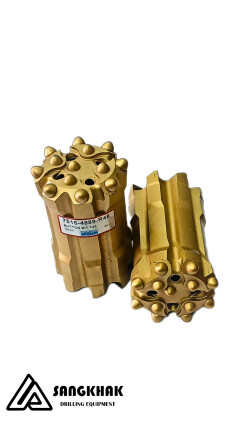

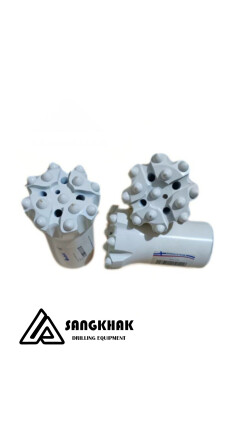

​سرمته 89 تی 45 روبیت

دسته : حفاری چکش بالا دریل واگن
سایز: ۸۹ م م
رزوه: T45
نوع : ساده
نوع الماس: نیمه بالستیک
ساخت : روبیت فنلاند
قیمت سرمته 89 :
برای اطلاع از جزئیات بیشتر و قیمت سرمته روبیت پیام دهید یا تماس بگیرید.

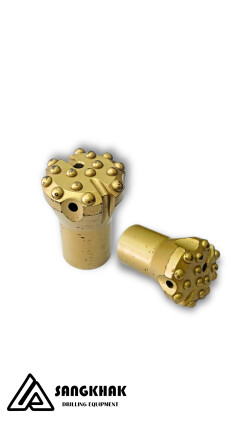

​سرمته 76 تی 38 روبیت

دسته : حفاری چکش بالا دریل واگن
سایز: 76 م م
رزوه: T38
نوع : ساده
نوع الماس: نیمه بالستیک
ساخت : روبیت فنلاند
قیمت سرمته 76 :
برای اطلاع از جزئیات بیشتر و قیمت سرمته روبیت پیام دهید یا تماس بگیرید.

​کوپلینگ خود حفار R32

کوپلینگ خودحفار
رزوه: R32
دسته: حفاری چکش بالا
نوع: ساده
قطر : ۴۳ میلی متر
طول: ۱۹۰ میلی متر
ساخت: چین

قیمت کوپلینگ خودحفار :
برای اطلاع از جزئیات بیشتر و قیمت کوپلینگ خودحفار پیام دهید یا تماس بگیرید.

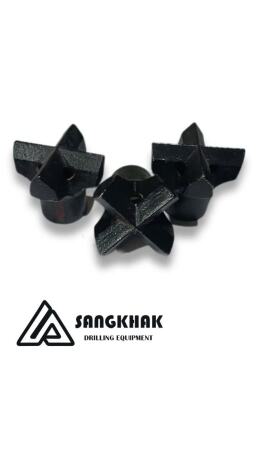

​سرمته خود حفار 76 کراس

دسته: حفاری چکش بالا ، خودحفار
سایز: ۷۶ م م
رزوه: R32
نوع: ضربدر
نوع الماسه: فولادی
ساخت: چین ، ساپ اندکر

قیمت سرمته ۷۶:
برای اطلاع از جزئیات بیشتر و قیمت سرمته خودحفار پیام دهید یا تماس بگیرید.

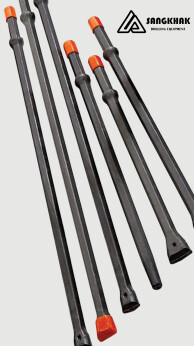

​متقاب 40 سانت سر 35

دسته: حفاری چکش بالا ، متقاب
طول متقاب: ۴۰ سانت
سایز الماس: ۳۵ م م
پروفیل تنه : H22
مشخصات انتها : ۱۰۸ م م H22
نوع الماسه: تک پر
ساخت: بتا

قیمت متقاب ۴۰ سانت :
برای اطلاع از جزئیات بیشتر و قیمت متقاب بتا  پیام دهید یا تماس بگیرید.

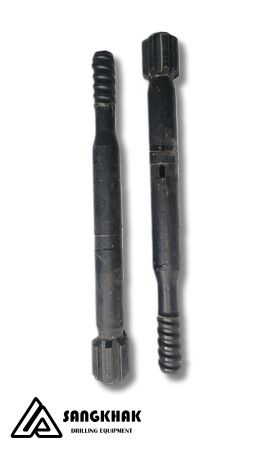

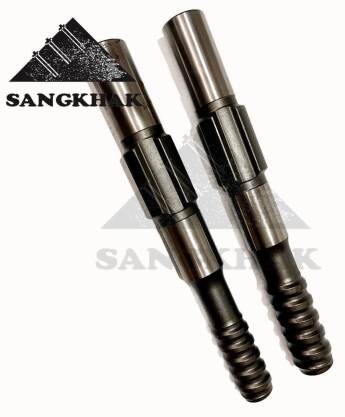

​​​​​​​شانگ جامبو دریل تامراک HLX5​​​​​​​

دسته: حفاری چکش بالا
طول شانگ : ۵۰۰ میلی متر
تعداد خار: 10 خار
رزوه:  T38, R38
قیمت شانگ:
برای اطلاع از جزئیات بیشتر و قیمت شانگ پیام دهید یا تماس بگیرید.

​شانگ جامبو دریل
​​​​​​​تامراک HL500

دسته: حفاری چکش بالا
طول شانگ: ۵۰۰ میلی متر
تعداد خار: ۸ خار
قطرکمر: ۴۵ م م
رزوه:  T38, R38
قیمت شانگ:
برای اطلاع از جزئیات بیشتر و قیمت شانگ پیام دهید یا تماس بگیرید.

شانگ دریل واگن تامراک HL 700

دسته: حفاری چکش بالا
طول شانگ: 600 میلی متر
نوع چکش: هیدرولیک
تعداد خار: ۸ خار
قطر کمر: 52 م م
رزوه:  T38, T45
برند: بتا
قیمت شانگ:
برای اطلاع از جزئیات بیشتر و قیمت شانگ پیام دهید یا تماس بگیرید.

در اين روش ضربه زن يا چکش دستگاه حفاري در خارج از چال  بروی دکل حفاری قرار ميگيرد و در اثر ضربات متوالی به ميله حفاري Rod انرژي را به سرمته منتقل مي کند. اين روش حفاري به دليل نرخ بالای نفوذپذيري در سنگ در شرايط مناسب زمين شناسي از کاربرد و مقبوليت فراون برخوردار است.​​​​​​​

​​​نحوه انجام کار لوازم حفاری چکش بالا
